概述

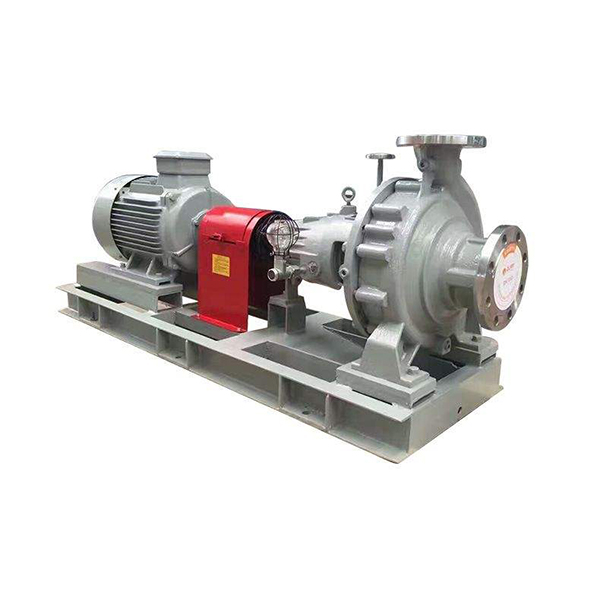

ZA/ZE系列流程泵是卧式、单级、单吸、径向剖分、泵体带有中心支撑的蜗壳泵。全系列共五十三个规格,需七种轴承架部件,通用性较强;叶轮采用平衡孔加耐磨环平衡轴向力,出口直径80mm以上的泵体设计成双蜗壳平衡径向力,因而保证了轴承的使用寿命和轴封处轴的挠度。
泵体和轴承架采用中间连接段连接,根据不同的工况条件,中间连接段可采用不同的材质,解决了输送高压、易燃、易爆或强腐蚀性介质时,轴承架断裂或被严重腐蚀现象的发生。
机械密封设计成集装式结构,密封作为一个独立部件在泵中出现,轴向压缩量不受任何连接件轴向尺寸影响,不需调整,便于安装和维修;根据用户需要也可配非集装式机械密封或填料密封;轴承架设计有空冷的散热片和水冷腔体,水冷腔设计在油腔下面,因此当需水冷时,不需更换轴承架或重新加工,只需加上冷却水盖配上管路即可。
泵体、泵盖、中间支架及密封压盖上的冲洗和冷却接口均采用锥管螺纹,增加了管路密封可靠性。
